Endgültiger Systemaufbau

Hier also der endgültige Systemaufbau.

Module

48 St. Q-Cells Q.PRO G2 235

Aufgrund der Verfügbarkeit von "nur" 235 W Modulen gegenüber den ursprünglich geplanten 240 W Modulen ergibt sich eine Systemleistung von 11,28 kWp.

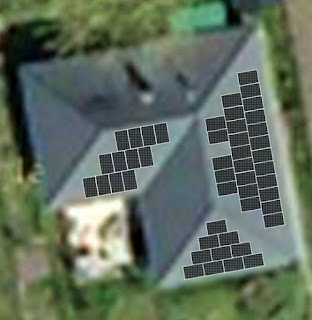

Die 48 Module verteilen sich folgendermaßen:

Wechselrichter

SMA STP 12000TL-10

Dieser WR bietet sich u.a. aus folgenden Gründen an:

• Es wird nur 1 WR benötigt
• Es stehen 2 separate MPP-Eingänge zur Trennung der Generatoren zur Verfügung

Auslegung und Beschaltung

Montagesystem

Sikla Photovoltaik Montagesystem

Schrägdach-Montage
Befestigung der Unterkonstruktion an Dachhaken

Sikla Solar ist ein innovatives Baukastensystem für die wirtschaftliche Montage von gerahmten Photovoltaik-Modulen.

Bei dem System handelt es sich um Stahlprofile mit einer von Sikla entwickelten „High Corrosion Protection“ (HCP) Beschichtung.

Diese entspricht einer Korrosivitätskategorie C 3 - 4 (nach DIN EN ISO 12944-2):

Überwachung

SMA WebBox

"Überwachung, Ferndiagnose, Datenspeicherung und Visualisierung: Die Sunny WebBox ist die leistungsstarke Kommunikationszentrale für mittlere und große Solarstromanlagen. Kontinuierlich sammelt sie alle Daten der Wechselrichter und ermöglicht es, sich jederzeit über den Status der Anlage zu informieren. Als multifunktionaler und verbrauchsarmer Datenlogger eröffnet die Sunny WebBox dabei vielfältige Optionen zur Anzeige, Archivierung und Weiterverarbeitung der Daten."

SMA SensorBox

"Die Sunny SensorBox wird direkt an den Modulen installiert und misst dort die Sonneneinstrahlung, optional auch Windgeschwindigkeit und Umgebungstemperatur. In Kombination mit Sunny WebBox und Sunny Portal ermöglicht sie einen kontinuierlichen Soll-Ist-Vergleich der Anlagenleistung. Damit lassen sich Verschattungen, Verschmutzungen oder eine schleichende Minderleistung des Generators erkennen und die Ertragssicherheit wird maximiert."

Aufgrund der besseren Signalsicherheit kommt die Verkabelung mit RS485 (auch EIA-485) zum Einsatz.

Verkabelung

Um vernünftige Kabellängen und Dachdurchdringungen zu erreichen, ist folgende String-Verschaltung vorgesehen:

Die RS485 Verkabelung ist auch nicht so trivial, es ist ein Bussystem in dem alle Teilnehmer in Reihe zu verdrahten sind.

Da der WR ja außen angebracht wird, muss das Kabel also erst in den Hauswirtschaftsraum und dann wieder zurück auf den Dachboden.

Als Variante wäre es auch möglich, den Power Injector mit auf dem Dachboden zu montieren.

Da RS485 nur 4 Adern benötigt und das zum Einsatz kommende CAT-Kabel 8 Adern hat, könnte man auch mit einer "Verbindungsbox" das Kabel vom Dachboden zur WebBox doppelt nutzen, als Hin- und Rückkanal.
